- Écriture d’un programme pour le PIC
Comme dans n’importe quel système à microprocesseur, il
est nécessaire de préparer un programme qui permettra au PIC d’effectuer son
travail. Un programme est constitué d’une liste d’instructions en
séquence, chacune d’entre elles identifiant très précisément les fonctions
de base que le PIC est capable d’effectuer. Chaque instruction est
représentée par un code d’opération (OPCODE en anglais) de 14 bits et est
mémorisée dans une des mémoires flash qui contient 1024 emplacements. Chaque
OPCODE est représenté par un mnémonique plus facile à retenir par l’utilisateur.
Exemple : l’OPCODE du mnémonique RETURN
est : 00 0000 0000 1000
Il est plus facile de représenter un OPCODE dans sa forme
hexadécimale car celle-ci est plus adéquate à la manipulation des données.
La combinaison des mnémoniques et des nombres en
hexadécimal est le langage assembleur.
Un programme en langage assembleur peut être écrit sur un
PC en utilisant un éditeur de texte capable de générer des fichiers de type
ASCII (American Standard Code for Information and Interchange).
Ce fichier texte est appelé fichier source assembleur. Une fois l’écriture
du programme source assembleur terminée, le fichier doit être sauvegardé
avec l’extension (.ASM).
La syntaxe utilisée ne doit pas contenir d’accent, d’espace
inutile, de cédille, de parenthèse etc.
À la suite d’une ligne d’instructions, le programmeur
peut écrire un commentaire à la condition qu’il soit précédé d’un
point virgule (;). Notez que tout texte après un point virgule sera ignoré
par le programme compilateur. Les commentaires servent à aider un utilisateur
à comprendre votre démarche, ils ne sont pas obligatoires mais un bon
programmeur les fera toujours.
8.1. Organisation d’un fichier (.ASM) :
on prendra comme exemple le laboratoire #1
;=========================#1============================
=====
; Programme pour le pic 16F84-04. Ce programme fait clignoter une led
placée sur RB1
; (T=1 sec.)
; Titre : Led clignotante
; Auteur : Dany Amer
;=========================ENTÊTE==============================
list p=16f84, w=2 ;Identification du microcontrôleur, niveau d’erreur
__config 0x3ff1 ;Pas de protection de lecture de la mémoire, oscillateur à
cristal
;Watchdog à Off, Power up timer à "On"
;============================================================
;Étiquette==Mnémonique=Opérande==========Commentaire===================
; Équivalence des registres
; *********************
portb equ 0x06 ;Adresse du registre portb pour utilisation
trisb equ 0x86 ;Adresse du registre trisb pour utilisation
status equ 0x03 ;Adresse du registre status pour utilisation
; Réservation mémoire
; *****************
compteur0 equ 0x0d ;Identifie un registre à l'adresse 0x0d au nom de
compteur0
compteur1 equ 0x0e ;Identifie un registre à l'adresse 0x0e au nom de
compteur1
compteur2 equ 0x0f ;Identifie un registre à l'adresse 0x0f au nom de
compteur2
;============================================================
; Initialisation du programme
; **********************
org 0x00 ;Origine de départ (adresse sélectionnée après un reset)
goto debut ;L'adresse 04 est réservée aux interruptions, il faut
;donc sauter par dessus
debut
org 0x05 ;Origine du programme
bsf status,05 ;Sélection de bank1 pour l'accès au trisb
clrf trisb ;Déclaration du portb en sortie
bcf status,05 ;Sélection de bank0 pour accès au portb
clrf portb ;Place toutes les sorties du portb au niveau logique 0
; Programme principal
; *****************
boucle
movlw 0x02 ;Charge dans l'accumulateur la valeur 02
movwf portb ;Place le contenu de w dans le registre portb pour allumer
;la led placée sur la sortie RB1 du portb
call pause ;Appelle la routine étiquette pause
movlw 0x00 ;Charge dans accumulateur la valeur 00
movwf portb ;Place le contenu de w dans le registre portb pour éteindre
;la led placée sur la sortie RB1 du portb
call pause ;Appelle la routine étiquette pause
goto boucle ;Va à l'étiquette nommée boucle
;============================================================
; Temporisation de 0.5 seconde
; ************************
pause
movlw 0xff ;Charge dans l'accumulateur la valeur ff (255)
movwf compteur2 ;Transfert w dans le registre "compteur2"
load1
movlw 0x19 ;Charge l'accumulateur à 19 (25)
movwf compteur1 ;Transfert w dans le registre "compteur1"
load0
movlw 0x1a ;Charge l'accumulateur à 1a (26)
movwf compteur0 ;Transfert w dans le registre "compteur"
dec
decfsz compteur0,1 ;Décrémente le registre "compteur0", saute
l'instruction
;suivante si le résultat est zéro
goto dec ;Saute inconditionnellement à "dec"
;Un cycle d’instruction utilise quatre périodes d’horloge
;Décrémente = 1cycle, goto = 2cycles soit au total 3 cycles
;ou 3
s, t = 3 micro-secondes x contenu du registre
;"compteur0" = 3 x 26 = 0.078ms
decfsz compteur1,1 ;Décrémente le registre "compteur1", saute
l'instruction
;suivante si le résultat est zéro
goto load0 ;Va à "delai1" t = 3 x 26 x 25 = 1.95 ms
decfsz compteur2,1 ;Décrémente le registre "compteur2", saute
l'instruction
;suivante si le résultat est zéro
goto load1 ;Va à "delai2" t = 3 x 26 x 25 x 255 = 0.49725
seconde
return ;Retour à la ligne suivant l'appel de l'étiquette
"pause"
end
;============================================================
8.2.
L’identification
Si vous regardez attentivement, vous remarquerez que les
trois premières lignes sont précédées du symbole (;). Tout ce qui suit est
une zone de commentaires, vous pouvez y inscrire ce que vous voulez. On
utilisera cette zone comme zone d’identification dans laquelle on
inscrira : le titre du programme, une petite description de ce qu’il
fait, la date d’édition, le nom de l’auteur.
Les doubles tirets qui encadrent ce paragraphe ne servent
que pour l’esthétique, ils sont précédés du point virgule et ne sont
donc pas pris en considération par le programme.
8.3.
Les
directives
Les directives ne font pas partie du programme, elles ne
sont pas traduites en OPCODE, elles servent à indiquer à l’assembleur de
quelle manière il doit travailler. Ce sont donc des commandes destinées
à l’assembleur lui-même.
Par contre, les instructions seront traduites en OPCODE
et chargées dans le PIC. Il faut donc faire la distinction.
§ La directive "list"
La directive "List" en bas de l’entête est
destinée au compilateur pour lui indiquer quel type de processeur est
utilisé (ici : Pic16F84).
§ Les directives
"__config"
La ligne "__config" est aussi destinée au
compilateur pour établir les bits de configuration de la case mémoire 0x2007
qui comporte 14 bits.
Les bits 0 et 1 déterminent le type d’oscillateur
utilisé ;
Il
y a quatre (4) modes d’horloge
possibles :
Ø
RC
(résistance, capacité), 26.2Khz à 4610Khz ;
Ø
LP
(faible consommation) quartz ou oscillateur externe. 32 Khz, 200Khz ;
Ø
XT
(quartz ou résonateur céramique ou oscillateur externe. 100
Khz, 455Khz, 2 Mhz, 4Mhz).
Ø
HS
(haute vitesse : 8Mhz, 10Mhz) quartz ou résonateur céramique ou
oscillateur externe.
Le bit 2 autorise ou non le fonctionnement du watchdog
timer ;
Le bit 3 autorise ou non le fonctionnement du power up
timer (délai de 72 ms à l'allumage qui prolonge le Power On Reset) ;
Les bits 4 à 13 permettent d'interdire la lecture de la
mémoire programme.
|
Code Protect |
Power Up Timer |
Watchdog |
Oscillateur |
|
bit 4 |
bit 3 |
bit 2 |
bit 1, bit 0 |
|
0 => Oui |
0
=> Oui |
0
=> Non |
00=>LP, 01=>XT |
|
1
=> Non |
1 => Non |
1 => Oui |
10=>HS, 11=>RC |
Les 5 bits sont à 1 par défaut soit : pas de Code
Protect, pas de Power UP Timer, Watchdog actif, oscillateur RC
Dans le cas du Travail #1, on utilise un oscillateur à
cristal, le "watchdog" est à "Off", Le "power up
timer" est à "On" et la protection en lecture est
inactive. Ce qui donne pour la directive __config 3FF1
|
Bit13 |
Bit12 |
Bit11 |
Bit10 |
Bit9 |
Bit 8 |
Bit 7 |
Bit 6 |
Bit 5 |
Bit 4 |
Bit 3 |
Bit 2 |
Bit 1 |
Bit 0 |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
§
La directive
« #define » (définition)
Une définition « #define » permet de
remplacer un texte complexe par un nom particulier qu’on veut lui donner.
Dans le programme, on peut par exemple donner le nom
"stat" au bit 5 du registre status (status,05 = stat). Il faut
alors le définir dans le programme en utilisant la directive #define.
#define stat status,05
Pour mettre à 1 le bit 5 du registre status, on écrira
alors :
bsf stat au lieu de bsf status,05
§
La directive
« #include »
Afin d’éviter l’écriture d’une multitude de
lignes d’assignation au début de chaque programme, on peut les regrouper
dans un fichier et les appeler par une seule commande :
#include "P16F84.INC" ou #include
<P16F84.INC>
§
La directive
« org »
La directive "org" précise à quelle adresse
sera placée l’instruction qui suit. Après un reset ou une mise sous
tension, le PIC démarre toujours à l’adresse 0x00, c’est donc à cette
adresse que doit débuter votre programme.

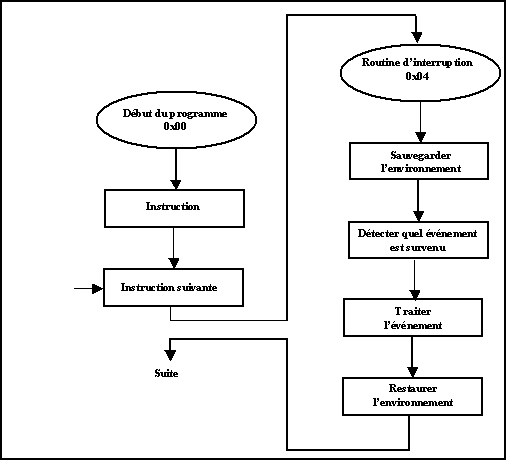

L’adresse 0x04 est utilisée par les interruptions.
Nous devons donc sauter par-dessus vers le début de notre programme
principal.
Exemple :
org 0x00
goto debut
debut org 0x05
La première ligne est une directive qui indique que la
ligne suivante sera placée à l’adresse 0x00.
La deuxième ligne est une instruction qui indique au PIC
que le programme doit sauter à l’adresse 0x05 représentée par l’étiquette
"debut" (voir étiquette plus loin).
§
La directive
« end »
Cette directive indique l’endroit où doit cesser l’assemblage
de votre programme. Elle est obligatoire sinon une erreur vous signalera que
la fin de fichier a été atteinte sans rencontrer la directive
"end" (End Of File). Les instructions après la directive
"end" sont tout simplement ignorées.
8.4. Les assignations ou directive « equ »
Les lignes commençant à "portb" et
finissant à "compteur2" sont des assignations. Elles signalent
à l’assembleur les valeurs (adresses) de toutes les constantes que nous
allons utiliser. Il est en effet plus facile de retenir port B que de
manipuler la valeur 0x06.
Une assignation est une simple substitution, elle
associe un nombre à une étiquette. Au moment de l’assemblage, chaque
assignation rencontrée sera remplacée par sa valeur.
Si vous remplacez la valeur d’une assignation, le
changement sera effectif pour tout le programme. Vous ne risquez donc pas
d’oublier des valeurs en chemin.
8.5. Les macros
Une macro remplace un morceau de code que nous
utilisons souvent dans le programme. Elle fonctionne comme un simple
traitement de texte.
Exemple :
Repete macro
movlw 0x00
movwf portb
call pause
endm
La macro se compose d’un nom écrit en première
colonne suivi de la directive "macro", de une ou plusieurs
instructions et de fin de macro "endm" (end of macro).
Chaque fois que le mot "repete" sera
rencontré, il sera remplacé au moment de l’assemblage par les lignes d’instructions
de la macro soit :
movlw 0x00
movwf portb
Call pause
8.6. Le programme principal
Dans la mémoire programme, les instructions sont
codées en suites de 0 et de 1, nous, nous préférons écrire des choses
comme goto ou clrw, l'assembleur se charge de la
traduction. Chaque ligne peut contenir jusqu’à 4 types d’informations
appelées champs.
Les quatre champs (ou colonnes) sont : l’étiquette,
le mnémonique (OPCODE), l’opérande et le commentaire.
La syntaxe doit être la suivante pour l’assembleur
MPLAB, que nous utiliserons dans les laboratoires. Nous avons dans l’ordre
:
- Étiquette (facultative)
- Espace(s) ou tabulation(s)
- Mnémonique (en majuscules ou minuscules)
- Tabulation ou Espace(s)
- Opérande ou la valeur
- Virgule éventuelle de séparation
- Bit de destination W ou F ou éventuellement numéro
du bit de 0 à 7 si nécessaire
- Espace(s) ou tabulation(s)
- Point-virgule (facultatif si pas de commentaire)
- Commentaire. (facultatif)
Notez que le mnémonique ne peut pas se trouver en
première colonne, et que tout ce qui suit le point-virgule est ignoré de
l’assembleur (donc c’est la zone commentaire).
La première colonne est réservée pour les étiquettes
(repères)
Vous disposez également de la possibilité d’insérer
un ou plusieurs espace(s) ou tabulation(s) de chaque côté de la virgule.
L’étiquette permet de donner un nom à un nombre
(adresse, variable) ou à une ligne du programme. Elle commence par un
caractère alphanumérique (ou un souligné), dans ce cas, le souligné
ne doit pas être suivi par un chiffre. Les caractères utilisables sont
lettres, chiffres, souligné et point d’interrogation. Leur longueur
maximale est de 32 caractères. Par défaut il y a une différence entre
une majuscule et une minuscule.
L’étiquette en début de ligne de programme
commence en colonne 1; elle est suivie par un espace, une tabulation,
par deux points ( : ) ou par un retour de chariot si elle est seule sur
la ligne. Derrière un call ou un goto, elle est en
colonne #3.
L’étiquette, représentant un nombre, est placée
conformément à la directive ou à l'instruction qui l'utilise.
C’est l'instruction elle-même qui doit commencer
en colonne 2. S’il y a une étiquette en colonne 1, il doit y avoir un
ou plusieurs espace, deux points ( : ) ou une tabulation avant le
mnémonique.
L’opérande vient après le mnémonique, il
complète l’instruction. Il doit être séparé de l'instruction par
un ou plusieurs espace, par deux points ( : ) ou par une tabulation. S’il
y a plusieurs opérandes, ils sont séparés par des virgules.
Tout texte commençant par un point virgule est un
commentaire. Il n’est pas pris en compte par la compilation jusqu’à
la fin de la ligne sauf si le point virgule fait partie d’une chaîne
de caractères.
Remarque : Une ligne contient 255 caractères au
maximum.
8.7.
Mode sommeil
9.
Reset :
Il y a
plusieurs possibilités de Reset :
§
Reset
à l'allumage (POR)
§
Reset
externe par mise à la masse de l'entrée MCLR
§
Reset
après Watchdog
Le
Power-up Timer (PWT) produit un délai
de 72 ms à l'allumage.
L'oscillateur
Start-up Timer (OST) maintient le
16F84 en position reset jusqu'à ce que l'oscillateur à quartz se soit stabilisé.
10.
Registre OPTION_REG (0x81)
C’est
un registre de bits où chaque bit a un rôle particulier. Il se trouve à
l’adresse 0x81, dans la banque 1. Le contenu de ce registre est :
BIT
7:
NOT_RBPU (Pull-up Enable Bit)
Quand
ce bit est mis à 0 (actif au niveau bas), une résistance de rappel au +5 volts
est placée sur chaque broche du port B. Cette option valide les résistances
sur toutes les broches du port B en même temps. Cette fonction n’existe pas
pour le port A.
Quand
ce bit est à 1, les résistances sont désactivées.
BIT
6:
INTEDG (Interrupt Edge Select Bit)
Ce
bit donne le sens de déclenchement de l’interruption sur la broche RB0/INT
INTEDG
= 1, on a interruption si le niveau sur RB0/INT passe de 0 à 1
INTEDG
= 0, l’interruption s’effectuera lors de la transition de 1 vers 0 sur la
broche RB0/INT.
BIT
5:
T0CS (TMR0 Clock Source Select Bit)
Ce
bit détermine le fonctionnement du timer 0.
T0CS
= 1, compte les impulsions reçues sur la broche RA4
T0CS
= 0, incrémenté en fonction de l’horloge interne
BIT
4 :
T0SE (TMR0 Source Edge Select Bit)
Ce
bit donne le sens de la transition qui détermine le comptage du TMR0
T0SE
= 1, l’incrémentation du TMR0 se fait lors de la transition de + 5 volts à 0
sur la broche RA4/T0CKI.
T0SE
= 0, l’incrémentation du TMR0 se fait lors de la transition de 0 à + 5 volts
sur la broche RA4/T0CKI
Si
le BIT 5 est à 0, Le BIT 4 n’est pas utilisé et sera maintenu à 0
BIT
3 :
PSA (PreScaler
Assignment
Bit)
PSA
= 1, effectue une
prédivision
au niveau du timer
du watchdog
PSA
= 0, effectue une prédivision du timer 0 (TMR0)
BIT
2-0 :
PS2-PS1-PS0 (Prescaler Rate Select Bits)
Ces
trois bits déterminent la valeur de prédivision pour le registre déterminé
au BIT3
|
Bit
Value
|
TMR0
Rate
|
WDT
Rate
|
|
000
|
1:2
|
1:1
|
|
001
|
1:4
|
1:2
|
|
010
|
1:8
|
1:4
|
|
011
|
1:16
|
1:8
|
|
100
|
1:32
|
1:16
|
|
101
|
1:64
|
1:32
|
|
110
|
1:128
|
1:64
|
|
111
|
1:256
|
1:128
|
Si
on ne désire pas utiliser de prédivision, il faut mettre le BIT 3 à 1 (Prédivision
sur watchdog) et les BITS 2-0 à 0 ce qui correspond à une prédivision (1:1)
soit pas de prédivision.
11.
Les interruptions
Il
y a quatre (4) sources d'interruption :
a)
Externe par la broche RB0/INT
b)
Par dépassement du registre timer (TMR0)
c)
Par changement d’état des broches 4 à 7 du portb
d)
À la fin de l’écriture des données dans l’EEPROM.
Imaginez une conversation normale :
§
Chaque interlocuteur prend la parole
quand vient son tour de parler.
§
Survient un événement extérieur dont
le traitement est urgent. Par exemple un bloc de béton tombe du deuxième étage
de l’immeuble au pied duquel vous discutez.
§
Votre interlocuteur ne va pas attendre
la fin de votre conversation pour vous signaler le danger. Il va donc vous
interrompre durant le cours normal de votre discussion afin d’écarter le
danger et traiter cet événement extérieur.
§
Les interlocuteurs reprendront la
conversation sitôt le danger écarté.
Pour le PIC, le principe est le même :
§
Le programme se déroule normalement
§
Survient un événement spécifique. Le
programme principal est interrompu, l’événement est traité avant de
retourner à l’endroit de l’interruption.
L’interruption est une rupture de séquence asynchrone.
Pour la déclencher, il faut que deux conditions principales soient remplies :
§
Elle doit figurer dans la liste des événements
du processeur
§
L’utilisateur doit l’avoir autorisée.
11.1.
Principe
Lorsqu’une
interruption est provoquée :
§
Le programme termine l’instruction en
cours
§
Il arrête la procédure qu’il était
en train d’exécuter
§
Il passe à l’adresse 0x04
§
À cette adresse doit se trouver
l’instruction qui envoie sur la routine de traitement de l’interruption
§
À la fin de cette routine de
traitement, il reprend la procédure initiale là où elle était.
11.2.
Registre
INTCON (0x0B et 0x8B) est le registre qui gère les interruptions. Son écriture
permet de les autoriser ou non et sa lecture de déterminer le type
d’interruption qui s’est produite.
Bit
7 : GIE (Global Interrupt Enable)
Autorise ou non les interruptions,
quelles qu’elles soient
Passe à 0 après un “Power On
Reset”
Passe à 0 après tous les autres
“Reset”
GIE = 0 interdit toutes les
interruptions
GIE = 1 autorise toutes les
interruptions non masquées
Il passe seul à 0 pendant le traitement d’une
interruption, il est remis à 1 par l’instruction RETFIE (Return From
Interrupt)
BIT
6: EEIE (EEprom Interrupt Enable)
Fonctionne en lecture/écriture
Passe à 0 après un “Power On
Reset”
Passe à 0 après tous les autres
“Reset”
EEIE = 0 interdit l’interruption en
fin de programmation EEPROM
EEIE = 1 autorise l’interruption en
fin de programmation EEPROM
Ce bit 5 fonctionne en lecture/écriture
Passe à 0 après un “Power On
Reset”
Passe à 0 après tous les autres
“Reset”
T0IE = 0 interdit l’interruption due
au dépassement du timer
T0IE = 1 autorise l’interruption due
au dépassement du timer
BIT
4 : INTE (Interrupt Enable)
Fonctionne en lecture/écriture
Passe à 0 après un “Power On
Reset”
Passe à 0 après tous les autres
“Reset”
INTE = 0 interdit l’interruption par
l’entrée RB0/INT (broche 6)
INTE = 1 autorise l’interruption par
l’entrée RB0/INT (broche 6)
BIT
3 : RBIE (Register B Interrupt
Enable)
Fonctionne en lecture/écriture
Autorise ou non les interruptions par changement d’état
sur le port B, entrées
4 à 7
Passe à 0 après un “Power On
Reset”
Passe à 0 après tous les autres
“Reset”
RBIE = 0 interdit les interruptions
par changement d’état sur le port B
RBIE = 1 autorise les interruptions
par changement d’état sur le port B
BIT
2 : T0IF (Timer 0 Overflow
Interrupt Flag)
Fonctionne en lecture/écriture
Fonctionne si le bit 5 autorise les interruptions dues au
dépassement timer et signale alors un éventuel dépassement
Passe à 0 après un “Power On
Reset”
Passe à 0 après tous les autres
“Reset”
T0IF = 0 le compteur timer TMR0 n’a
pas effectué de dépassement
T0IF = 1 le compteur timer TMR0 a
effectué un dépassement
BIT
1 : INTF (Interrupt Flag)
Fonctionne en lecture/écriture
Fonctionne si le bit 4 autorise les interruptions par
l’entrée RB0/INT (broche 6) et signale alors une interruption valide sur
cette broche 6
Passe à 0 après un “Power On
Reset”
Passe à 0 après tous les autres
“Reset”
INTF = 0 pas d’interruption sur
RB0/INT
INTF = 1 une interruption valide
s’est produite sur RB0/INT
BIT
0 : RBIF (Register B Interrupt
Flag)
Fonctionne en lecture/écriture
Fonctionne si le bit 3 autorise les interruptions par
changement d’état sur le port B et signale alors une interruption valide sur
le port B
État aléatoire après un “Power On
Reset”
Inchangé après tous les autres
“Reset”
RBIF = 0 aucune broche RB4, RB5, RB6
et RB7 n’ a changé d’état
RBIF = 1 l’une des broches RB4, RB5,
RB6 et RB7 a changé d’état.
Pendant
la routine d’interruption, les autres interruptions ne sont pas traitées.
Les interruptions quelles qu’elles soient ne sont autorisées
que si le bit 7 (GIE) du registre INTCON (0x0b) est à 1.
§
Après un reset, ce bit est à 0
§
Pendant l’interruption, il passe à 0
§
Après un retfie, il revient à 1
11.3.
Sauvegarde des registres
La seule chose dont le programme se souvient, après être
parti en interruption est l’instruction à laquelle il doit revenir. Il faut
donc sauvegarder, dans la routine d’interruption, successivement les registres
“W” et “STATUS” sans modifier leur contenu.
11.4.
Interruption externe (RB0/INT)
L’interruption se produit sur le front montant ou
descendant d’une impulsion appliquée sur la broche 6 (RB0/INT). Il s’agit
du front montant si le bit 6 (INTEDG) du registre OPTION_REG est à 1 et d’un
front descendant s’il est à 0.
L’interruption externe est autorisée si le bit 4 (INTE)
du registre INTCON est à 1
§
Après un reset, ce bit est 0
§
Il faut le mettre à 0 avant de le
porter à 1
Lorsqu’une interruption valide a eu lieu, le bit 1 (INTF)
du registre INTCON passe à 1, pensez donc à le remettre à 0.

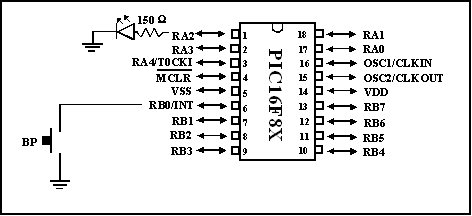

Exemple d’interruption : on veut allumer une lumière
placée sur RA2 à partir d’un bouton poussoir (BP) placé sur RB0/INT. (voir
figure suivante)
§
Une pression sur BP allume la Led
§
Une autre pression éteint la Led
§
Et ainsi de suite

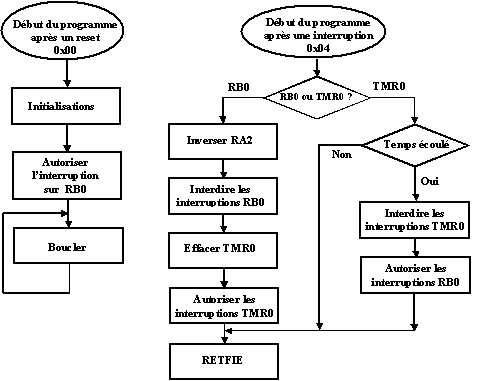

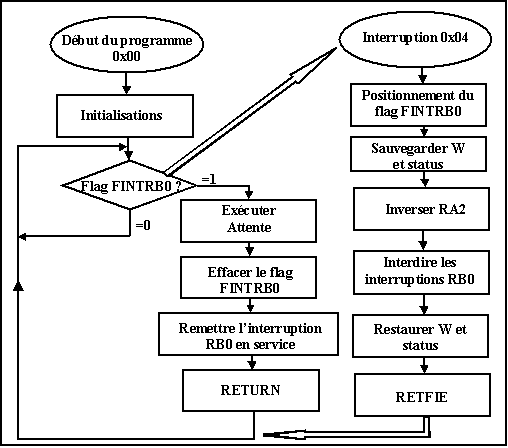

La séquence est la suivante :
Dans notre cas cela correspond à :
On éteint la Led
Le programme principal boucle sur Led éteinte
Une interruption survient (appui sur BP)
Traitement de l’interruption (charge de 04 dans W puis application de
la fonction OU EXCLUSIF entre W et Port A è
Led allumée
Le programme principal boucle sur Led allumée jusqu’à la prochaine
interruption.
11.5. L’anti-rebond
Imaginez un bouton poussoir géant.
Lorsque la barre tombe sur les contacts, elle rebondit
plusieurs fois. Il y a donc une série de fermetures et d’ouvertures du
bouton poussoir. C’est ce que le Pic, qui est un composant rapide (1 ms
par instruction) qui ne travaille pas à la même échelle de temps que
nous, voit lorsque nous appuyons sur le bouton poussoir.
Pour remédier à ce problème, il faut tout simplement
attendre un temps supérieur au temps de rebondissement avant d’autoriser
une nouvelle interruption sur RB0.
11.6. Explications
Le programme principal effectue normalement ses
initialisations puis teste si une interruption est survenue en vérifiant le
"flag" TEMPO. Si le "flag" n’est pas à 1, il boucle
sans fin.
Si le bouton poussoir est appuyé, une interruption est
générée, RA2 est inversé, la routine d’interruption positionne le
"flag" TEMPO à 1 et interdit toute nouvelle interruption de RB0
(toute autre action sur BP sera sans effet pour ne pas prendre en compte les
rebonds).
La routine d’interruption prend fin. Retour au
programme principal qui continue alors à tester le "flag" TEMPO
qui vient d’être positionné par la routine d’interruption. Appelle de
la routine de temporisation dont la durée est supérieure à celle des
rebonds.
Après écoulement du temps nécessaire à la fin des
rebonds, les "flags" TEMPO et INTE (RBO/INT) sont remis à 0 et
les interruptions sont à nouveau autorisées afin de permettre de prendre
en compte une nouvelle pression sur le BP.
11.7. Finalisation du programme
;=======================================================
; Programme pour le pic 16F84. Ce programme allume une lumière placée sur
RA2 à l'aide
; d'un bouton poussoir placé sur RB0/INT
; Titre : Télérupteur version 1
; Auteur : Dany Amer
; Remarque : Anti-rebond de 390 ms (temporisation) avec un quartz de 4MHz
; Fichier requis : p16f84.inc
;=======================================================
;=====================ENTÊTE==============================
list p=16f84, w=2 ; Définition de processeur, niveau d’erreur
#include <p16f84.inc> ; Définition des constantes
__config _cp_off & _wdt_off & _pwrte_on & _xt_osc
;======================================================
; ASSIGNATIONS
; *************
optionval equ 0x00 ; Valeur du registre "option"
; Résistances pull-ups "ON"
; Interruption RB0/INT sur front descendant
intermask equ 0x90 ; Masque d'interruption. Autorisation générale
; d'interruption et permission de l'interruption RB0/INT
;=======================================================
; DÉFINITIONS
; **********
#define led porta, 2 ; LED de sortie
#define tempof flags, 0 ; Drapeau d'interruption pour temporisation contre
les
; rebonds du bouton poussoir
;
=======================================================
; MACRO
; *****
bank0 macro
bcf status, rp0 ; Passer en banque0
endm
bank1 macro
bsf status, rp0 ; Passer en banque1
endm
;=======================================================
; DÉCLARATION DE VARIABLES
; ***********************
cblock 0x0c ; Début de la zone variables
w_temp :1 ; Emplacement de sauvegarde du registre W
status_temp : 1 ; Emplacement de sauvegarde du registre STATUS
compteur0 : 1 ; Emplacement du compteur
compteur1 : 1 ; Emplacement du compteur1
compteur2 : 1 ; Emplacement du compteur2
flags : 1 ; Emplacement du bit b0 réservé pour le "flag" tempo
endc ; Fin de la zone de stockage
;=======================================================
; DÉMARRAGE SUR RESET
; *******************
org 0x00 ; Adresse de départ après reset
goto init ; Aller à l'étiquette "init"
;=======================================================
; ROUTINE INTERRUPTION
; ********************
; sauvegarde des registres
; ----------------------------
org 0x04 ; Adresse d'interruption
movwf w_temp ; Sauvegarder le registre W
swapf status, w ; Swap status avec résultat dans w
movwf status_temp ; Sauvegarder status "swappé"
call intrb0 ; Traiter l'interruption RB0/INT
; Restauration des registres
; -----------------------------
swapf status_temp, w ; Swap ancien status, résultat dans w
movwf status ; Restaurer status
swapf w_temp, f ; Inversion L et H de l'ancien W sans modifier Z
swapf w_temp, w ; Réinversion de L et H dans W
; W restauré sans modifier status
retfie ; Retour à la ligne suivant l'appel d'interruption
;=======================================================
; INTERRUPTION RB0/INT
; *******************
intrb0
movlw 0x04 ; Bit à inverser
bank0 ; Passer en banque0
xorwf porta , f ; Inverser LED
bcf intcon, inte ; Interdire une autre interruption sur RB0/INT
bsf tempof ; Positionner le "flag" tempo
return ; Fin d'interruption RB0/INT
;=======================================================
;=======================================================
; INITIALISATION
; *************
init
bcf tempof ; Effacer "flag" tempo
bank1 ; Passer en banque1
movlw 0x01
movwf trisb ; RB0 en entrée
movlw 0xfb
movwf trisa ; RA2 en sortie
movlw optionval ; Charger masque (pull-ups "ON" et RBO/INT sur
;niveau bas)
movwf option_reg ; Initialiser le registre "option"
bank0 ; Passer en banque0
movlw intermask ; Masque d'interruption (autorisation des interruptions
; GIE et INTE)
movwf intcon ; Charger le masque dans le registre "INTCON"
bcf led ; Éteindre la Led
goto start ; Aller au programme principal
;=======================================================
; PROGRAMME PRINCIPAL
; *******************
start
btfss tempof ; Tester si le "flag" tempo est mis. Si oui sauter
la
; prochaine instruction sinon exécuter la suivante
goto start ; Boucler
call tempo ; Exécuter la temporisation
bcf tempof ; Effacer le "flag" tempo
bcf intcon, intf ; Effacer le "flag" de RB0/INT
bsf intcon, inte ; Remettre RB0/INT en service
goto start
;=======================================================
; TEMPORISATION DE 390 ms
; **********************
tempo
movlw 0x02 ; Charge la valeur 2 dans l'accumulateur
movwf compteur2 ; Transfert w dans le registre "compteur2"
load1
movlw 0xff ; Charge la valeur ff dans l'accumulateur
movwf compteur1 ; Transfert w dans le registre "compteur1"
load0
movlw 0xff ; Charge la valeur ff dans l'accumulateur
movwf compteur0 ; Transfert w dans le registre "compteur"
dec
decfsz compteur0, 1 ; Décrémente le registre "compteur0", saute
; l'instruction suivante si le résultat est zéro
goto dec ; Décrémente = 1 cycle, goto = 2 cycles soit au total
; 3 cycles d’instruction , t = 3 micro-secondes x
; contenu du registre "compteur" = 3us x 255 =
765ms
decfsz compteur1, 1 ; Décrémente le registre "compteur1"
goto load0 ; t = 3 x 255 x 255 = 195ms
decfsz compteur2, 1 ; Décrémente le registre "compteur2"
goto load1 ; t = 3us x 255 x 255 x 2 = 390 millisecondes
return ; Retour à la ligne suivant l'appel de l'étiquette
; "tempo"
end ; Directive fin de programme
;=======================================================
11.8.
Utilisation
de deux interruptions
Dans l’exemple suivant, on va utiliser deux interruptions
différentes. Dans notre programme de télérupteur, on va remplacer la
temporisation par une interruption sur le TIMER0.
La mise en œuvre du timer0 est visible dans l’application
suivante :
;==========================================================
; Programme pour le pic 16F84. Ce programme allume une
lumière placée sur RA2 à l'aide
; d'un bouton poussoir placé sur RB0/INT
; Titre : Télérupteur version 2
; Auteur : Dany Amer
; Remarque : Anti-rebond de 328 ms à l'aide du timer (quartz de 4MHz)
; Fichier requis : p16f84.inc
;========================ENTÊTE=============================
list p=16f84, w=2 ; Définition de processeur, niveau d’erreur
#include <p16f84.inc> ; Définition des constantes
__config _cp_off & _wdt_off & _pwrte_on & _xt_osc
;==========================================================
; ASSIGNATIONS
; ************
optionval equ 0x07 ; Valeur registre option
; Résistance pull-up "ON" (Non RBPU = bit 7 = 0)
; Interruption RB0/INT sur front descendant (INTDG=bit 6 = 0)
; Incrémenté en fonction de l’horloge interne (T0CS = bit5 =
0
; Utilisation de la prédivision du timer (PSA = bit 3 = 0)
; Prédivision du timer à 256 (PS0, PS1, PS2=bits 0,1 et 2 à
; l’état 1)
intermask0 equ 0x90 ; Masque d'interruption avant l'interruption RB0
; Interruption générale autorisée GIE = bit 7 = 1
; Interruption du timer interdite T0IE = bit 5 = 0
; Interruption sur RB0/INT autorisée INTE = bit 4 = 1
intermask1 equ 0x20 ; Masque d'interruption après l'interruption RB0
; Interruption INTE hors service (RB0/INT annulée)
; Interruption TMR0 en service (T0IE=1)
; "Flag" INTF remis à 0
intermask2 equ 0x10 ; Masque d'interruption durant l'interruption Timer0
; Interruption TMR0 interdite
; Interruption RB0/INT en service
; Flag RB0/INT effacé
; Le "flag" GIE sera remis par retfie
passages equ 0x05 ; Nombre de passages dans le registre TMR0
; Temporisation contre les rebonds du bouton poussoir
; 256 s x 256 x 5 =328 ms
;==========================================================
; DÉFINITIONS
; **********
#define led porta,2 ; LED placée sur RA2
;==========================================================
; MACRO
; *****
bank0 macro
bcf status,rp0 ; Passer en banque0
endm
bank1 macro
bsf status,rp0 ; Passer en banque1
endm
input macro
bcf status,rp0
movlw 0x01
movwf trisb ; RB0 en entrée
endm
output macro
movlw 0xfb
movwf trisa ; RA2 en sortie
bsf status,rp0
endm
;==========================================================
; DÉCLARATION DE VARIABLES
; ***********************
cblock 0x0c ; Début de la zone "variables"
w_temp :1 ; Sauvegarde du registre W
status_temp : 1 ; Sauvegarde du registre STATUS
compteur : 1 ; Compteur de passages dans le registre "TMR0"
endc ; Fin de la zone
;==========================================================
; DÉMARRAGE SUR RESET
; *******************
org 0x00 ; Adresse de départ après reset
goto init ; Aller à l'étiquette "init"
;==========================================================
; ROUTINE INTERRUPTION
; ********************
; Sauvegarde des registres
; -----------------------------
org 0x04 ; Adresse de départ de l'interruption
movwf w_temp ; Sauvegarder le registre W
swapf status,w ; Permuter status (low et high) et mettre le résultat
dans w
movwf status_temp ; Sauvegarder le registre status permuté
; Test des différentes interruptions
; ---
-------------------------------------
btfsc intcon,t0ie ; Tester si l'interruption timer est autorisée. Si 1,
aller
; à l'instruction suivante, sinon la sauter.
btfss intcon,t0if ; Tester si l'interruption timer est en cours. Si oui
sauter
; la prochaine instruction, si non l'exécuter.
goto intbp
; Aller à l'étiquette intbp
call inttimer
; Traiter l'interruption par débordement du timer
bcf intcon,t0if
; Effacer le "flag" d'interruption du timer
goto recupreg ; Aller à récupération des registres sauvegardés
intbp
call intrb0
; Traiter l'interruption par RB0/INT
bcf intcon,intf
; Effacer le "flag" de l'interruption RB0/INT
; Restauration des registres
; ------------------------------
recupreg
swapf status_temp,w ; Permuter status_temp et mettre le résultat dans w
movwf status
; Restaurer status
swapf w_temp,f
; Permuter L et H de w_temp, mettre le résultat dans f
sans
; modifier Z
swapf w_temp,w
; Réinversion de L et H, résultat dans w, w est ainsi
restauré
;sans modifier status
retfie
; Retour d'interruption
;==========================================================
; INTERRUPTION TIMER 0
; *******************
inttimer
decfsz compteur,f
; Décrémenter le compteur de passages dans TMR0
return
; Pas 0, retour au point d'appel de inttimer
movlw passages
; Charger w avec le nombre de passages
movwf compteur
; Recharger le compteur de passages
movlw intermask2
; Préparation valeur INTCON
movwf intcon
; Interruption TMR0 interdite
; Interruption RB0/INT en service
; Flag RB0/INT effacé
; Le "flag" GIE sera remis par retfie
return
; Fin d'interruption timer
;==========================================================
; INTERRUPTION RB0/INT
; *******************
intrb0
movlw 0x04
; Préparer pour inversion bit
bank0
; Passer en banque0
xorwf porta,f
;
Inverser le niveau logique sur la LED
clrf tmr0
; Remise à zéro du timer0
movlw intermask1 ; Préparation pour le registre INTCON
movwf intcon
; Interruption INTE hors service (RB0/INT annulée)
; Interruption TMR0 en service (T0IE=1)
; "Flag" INTF remis à 0
return
; Fin d'interruption RB0/INT
;==========================================================
; INITIALISATIONS
; **************
init
input ; RB0 en entrée
output ; RA2 en sortie
clrf porta ; Sorties portA à 0
clrf portb ; Sorties portB à 0
bank1 ; Passer en banque1
movlw optionval ; Charger masque
; Résistances pull-ups "ON"
; RB0/INT active sur niveau bas
; Signal d'horloge interne
; TMR0 sélectionné
; Prédiviseur à 256
movwf option_reg ; Initialiser registre option
movlw passages ; Charger le nombre de passages
movwf compteur ; Charger le compteur de passages
bcf led ; Éteindre la LED
bank0 ; Passer en banque 0
movlw intermask0 ; Masque interruption
; Interruption générale autorisée
; Interruption timer interdite
; Interruption RB0/INT autorisée
movwf intcon ; Charger le registre INTCON
goto start ; Aller au programme principal
;==========================================================
; PROGRAMME PRINCIPAL
; ********************
start
goto start ; Boucler
end ; Fin de programme
;==========================================================
Le fonctionnement de ce programme est explicité par l’ordinogramme
suivant :
