Four à micro-ondes (suite 2)

§ Ne pas faire fonctionner le four lorsque des pièces du four sont démontées

a) Interrupteur de sécurité primaire ouvert (primary interlock switch) : les moteurs du ventilateur (blower motor) et de rotation du plateau (gear motor) ainsi que le magnétron ne sont pas alimentés. Le four ne peut fonctionner.

b) Interrupteur de verrouillage du système de contrôle fermé (interlock monitor switch) : met le réseau d’Hydro-Québec en court-circuit lorsque l’interrupteur primaire est fermé et le relais RL2 activé. Conséquence : le fusible de protection brûle.

c) Interrupteur de détection de porte ouvert (door sensing switch) : le relais RL1 de contrôle de la lampe et des moteurs est alimenté, alors son contact noté RL1 est fermé. Dès qu’on ferme la porte du four (interrupteur primaire fermé), les moteurs (ventilateur et plateau) se mettent à tourner.

d) Contacteur thermique du magnétron ou du four ouvert en permanence : les 120 volts n’alimentent aucune partie du four et celui-ci ne peut fonctionner.

e) Contact du relais de contrôle du circuit principal (main control circuit) ouvert : la lampe de la cavité du four ainsi que les deux moteurs (ventilateur et plateau) ne sont pas alimentés. Il y a un risque de destruction du magnétron si la protection est défectueuse. Ne pas faire fonctionner un four dont le moteur du ventilateur est défectueux.

Pièce	Cause	Diagnostic	Remède
Magnétron	1. Chauffage du magnétron ouvert	Vérifier la continuité du chauffage du magnétron à l’aide d’un multimètre. S’il n’y a pas de continuité, le circuit est ouvert	Remplacer le magnétron
Magnétron	2. Court-circuit du magnétron	Connecter un ohmmètre entre une broche du filament et le corps du magnétron. S’il y a continuité, le magnétron est défectueux (dans ce cas le fusible est également brûlé).	Remplacer le magnétron
Diode	Diode défectueuse	Vérifier la continuité de la diode dans les deux sens. Brancher la diode en série avec un voltmètre et alimenter l’ensemble avec une source de 3V DC (voir point 7.4).	Remplacer la diode
Transfo HT	1. Bobinage du transfo HT ouvert	Vérifier primaire et secondaire. Si pas de continuité, alors le transfo est défectueux.	Remplacer le transfo HT
Transfo HT	2. Court-circuit au secondaire	Si le fusible brûle après quelques secondes alors il y a court-circuit.	Remplacer le transfo HT

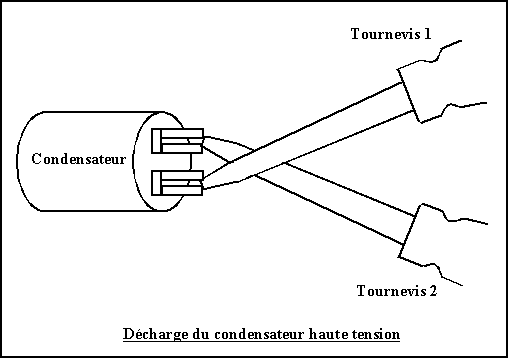

Condensateur HT	1. Condensateur en court-circuit	Vérifier la continuité du condensateur. S’il y en a une, alors le condensateur est défectueux (dans ce cas le fusible brûle aussi).	Remplacer le condensateur
Condensateur HT	2. Mauvaise isolation entre une broche et le corps du condensateur	Vérifier la continuité. S’il y en a une alors le condensateur est défectueux.	Remplacer le condensateur
Interrupteurs : § primaire § verrouillage § détection	Contact ouvert ou contact collé (court-circuit)	Vérifier les contacts à l’aide d’un multimètre (infini pour un circuit ouvert, zéro pour un circuit fermé)	Remplacer l’interrupteur

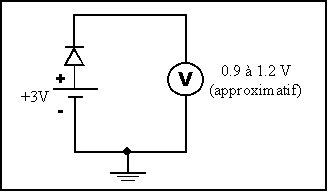

Avec un multimètre en position ohmmètre ou diode, l’indication sera “infini” ou “overload” dans les deux sens. Ces tests ne suffisent pas à dire que la diode est en bon état de fonctionnement. Un test supplémentaire est nécessaire pour s’assurer que la jonction n’est pas coupée. Brancher la diode en série avec un voltmètre et alimenter l’ensemble avec une source de 3V DC. L’indication du voltmètre est 0.9V à 1.2V (approximativement) en direct.

§ Ne réparer ou n'ajuster le bloc panneau de contrôle que si le cordon secteur est débranché.

Les symptômes suivants indiquent un défaut du clavier (remplacer le clavier) :

Les symptômes suivants indiquent un défaut du PC Board. Remplacer le PC Board si :

§ Lorsqu'on appuie sur des touches, un certain groupe ne produit aucun signal sonore

§ Les segments correspondants à tous les digits ne s'allument pas ou restent allumés en permanence

a) Remplir un verre d'eau au 2/3 et le placer dans le four pour environ 1min Vérifier que la température de l'eau a augmenté

b) Pour que les tests du détecteur soient valables, faire fonctionner le four durant 5 mn (préchauffage) avant de les réaliser

c) Préparer le contenant : 300 cc d'eau (entre 10 et 18 degrés Celsius) dans un verre en pyrex de 18 cm de diamètre

§ Quand le panneau indicateur change pour indiquer temps de cuisson «cooking time», ouvrir la porte et agiter le contenant puis mesurer la température de l'eau

e) Résultat : La température de l'eau dans le contenant doit-être entre 40 et 90 degrés Celsius

Note : le test est meilleur si la température ambiante est de 20 ± 5 degrés Celsius et l'humidité entre 40 % et 65 %

Référence : si la température de l'eau est en dehors des intervalles indiqués, la faute est probablement dans :

8. Évaluation de l'état mécanique et de l'état de fonctionnement de l'appareil :

§ Joint d'étanchéité de la porte (joint d'étanchéité à surface non uniforme)
