4.

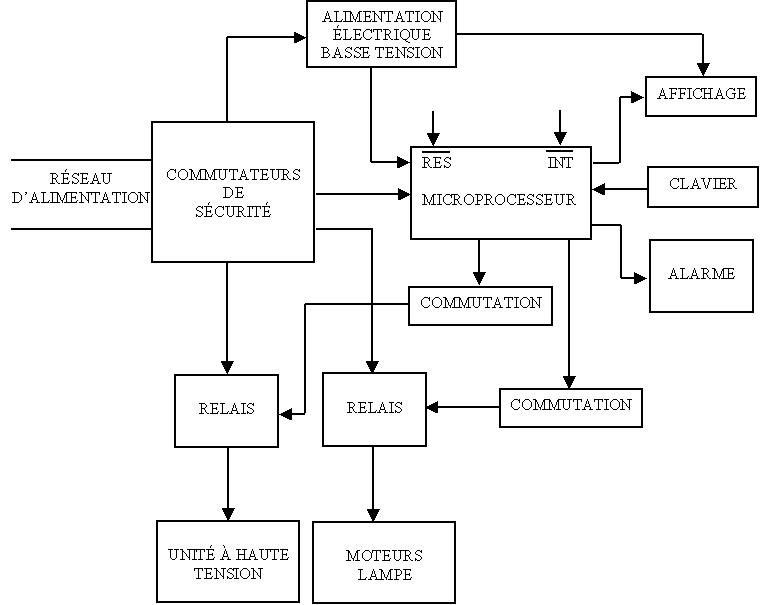

Schéma

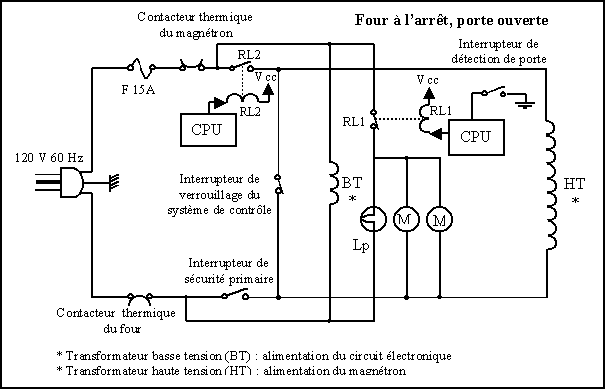

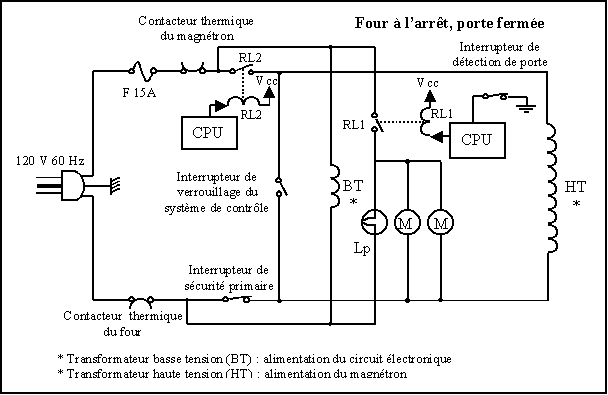

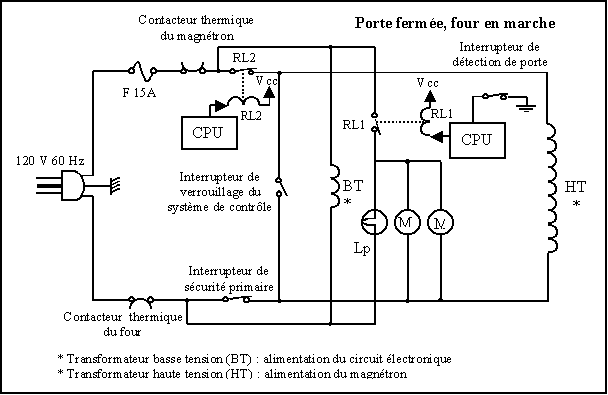

de principe d’un four à micro-ondes
5.
Dispositifs
de sécurité de l'appareil :
Ø Fusible sur la ligne 120 V AC
Ø 1 contacteur thermique du four
Ø 1 contacteur thermique du magnétron
Ø 1 interrupteur de sécurité primaire (primary interlock switch) “NO”
Ø 1 interrupteur de verrouillage du système de contrôle (interlock monitor switch) “NF”
Ø 1 interrupteur de détection de la porte (door sensing switch) “NO”
Ø 1 contact du relais principal (relay 1 main) RL1
Ø 1 contact du relais de contrôle de puissance (relay 2 power) RL2
Ø 1 verrouillage de sécurité "enfants"
Modèle
Thoshiba :
§ Enclenchement du verrou (appui sur "clear" puis sur 5 et 7 simultanément)
§ Déverrouillage (appui simultané sur les touches 5 et 7)
Modèle
Sanyo :
§ Enclenchement du verrou (appui sur le symbole “horloge”, 4 fois sur le chiffre 9 puis sur “Start”
§ Déverrouillage (appui sur le symbole “horloge”, 4 fois sur le chiffre 7 puis sur “Start”
6. Alimentation du magnétron

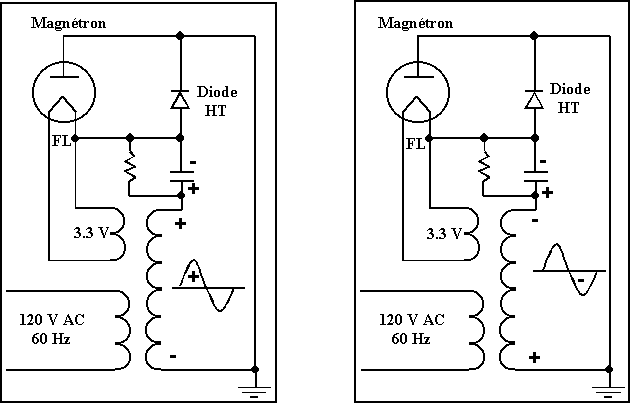

On applique une
tension de 3.3 volts AC au filament du magnétron, à partir du bobinage
“filament”(premier secondaire du transformateur à haute tension). Une
tension alternative de 2000 volts ou plus est générée par le bobinage du
deuxième secondaire du transformateur. Cette tension va charger le condensateur
C pendant l’alternance positive du signal ou la diode court-circuite le magnétron
qui ne conduit pas. Lors de l’alternance négative du signal, une tension de
4000 volts (tension aux bornes du condensateur + tension du bobinage secondaire
du transformateur) est appliquée au magnétron entre l’anode et la cathode
(filament). Le magnétron conduit donc une alternance sur deux à la fréquence
du réseau d’alimentation soit 60 Hz.
